Что означает цвет монтажного патрона?

Цвет опрессовки на наконечнике монтажного патрона — это главный визуальный маркер, по которому профессионал мгновенно оценивает энергию удара в джоулях. Для использования патронов для порохового монтажного пистолета достаточно запомнить шкалу от слабого к сильному: серый, коричневый, зелёный, жёлтый, красный, чёрный. Чем темнее цвет, тем мощнее заряд.

Классификация по типу гильзы Д и К

Прежде чем разбирать оттенки, важно понять буквенный индекс. Маркировка включает литеру — К (короткий) или Д (длинный). Короткие патроны имеют высоту 11 мм, длинные — 18 мм при одинаковом калибре 6,8 мм. Длинная гильза вмещает больше пороха, поэтому даже одинаковый цвет у Д и К будет означать разную энергию. Например, красный короткий (К5) выдает до 458 Дж, а красный длинный (Д4) — до 1090 Дж.

Короткие патроны тип К

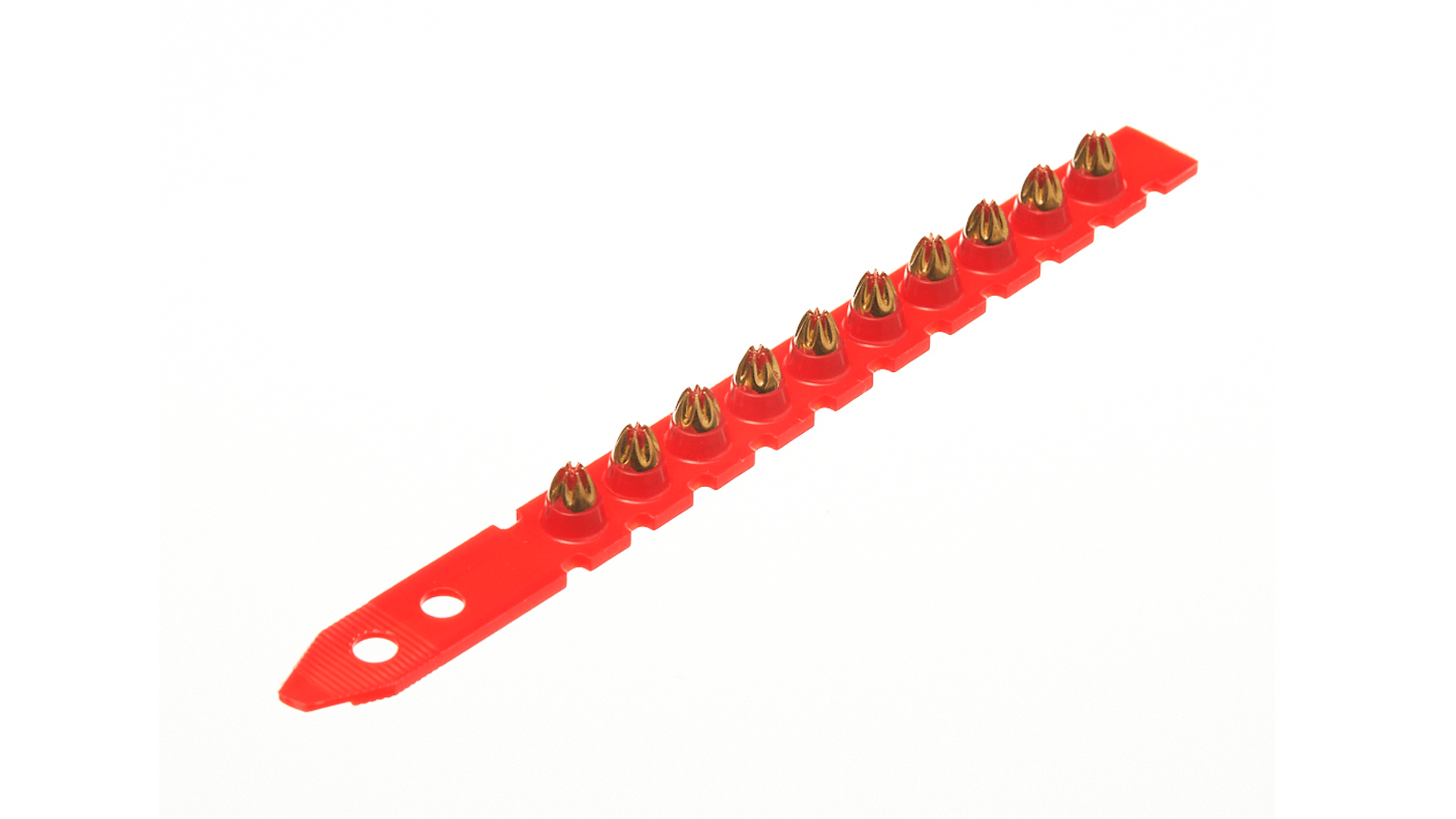

Это самый распространённый формат для большинства пороховых монтажных пистолетов (нейлеров). Короткие патроны удобны в пластиковых кассетах по 10 штук и подходят для работ средней тяжести: крепление к кирпичу, газобетону, обычному бетону и тонкому металлу.

Длинные патроны тип Д

Длинные патроны предназначены для мощных промышленных инструментов. Их задача — забивать крепёж в высокопрочный бетон (марки В35 и выше), в толстый металл (до 10 мм) и в армированные конструкции. Использовать длинный патрон в пистолете, рассчитанном только на короткие, категорически запрещено.

Цветовая маркировка коротких патронов тип К

В предоставленной технической документации и согласно ТУ 3-795-94, для коротких патронов (6,8×11 мм) действует следующая градация. Ниже приведены точные значения энергии удара, измеренные в джоулях.

Серый и коричневый для слабых оснований

Серый патрон (К1) развивает всего 105–154 Дж. Этого достаточно только для газобетона, пеноблоков и очень мягкого кирпича. Коричневый (К2) — следующий уровень, 212–254 Дж (в исходных данных встречалась опечатка 254–212, правильный порядок — от 212 до 254). Коричневый уже берёт обычный пустотелый кирпич и старый бетон.

Зелёный и жёлтый для бетона средней прочности

Зелёный цвет (К3) означает энергию 212–278 Дж. Этот патрон уверенно забивает дюбель-гвоздь в полнотелый кирпич и бетон марок до В22,5. Жёлтый (К4) — 278–354 Дж. Жёлтый считается «золотой серединой»: он подходит и для кирпича, и для бетона средней прочности, а также для тонкого металла до 5 мм.

Красный и чёрный для тяжёлых условий

Красный (К5) — 354–458 Дж. Это мощный патрон для бетона высокой прочности и металла толщиной 5–10 мм. Чёрный (К6) — 458–534 Дж. Максимальная энергия для коротких гильз. Применяется только для толстого металла (до 10 мм) и высокопрочного бетона, либо когда требуется максимальное заглубление.

Особенности длинных патронов тип Д

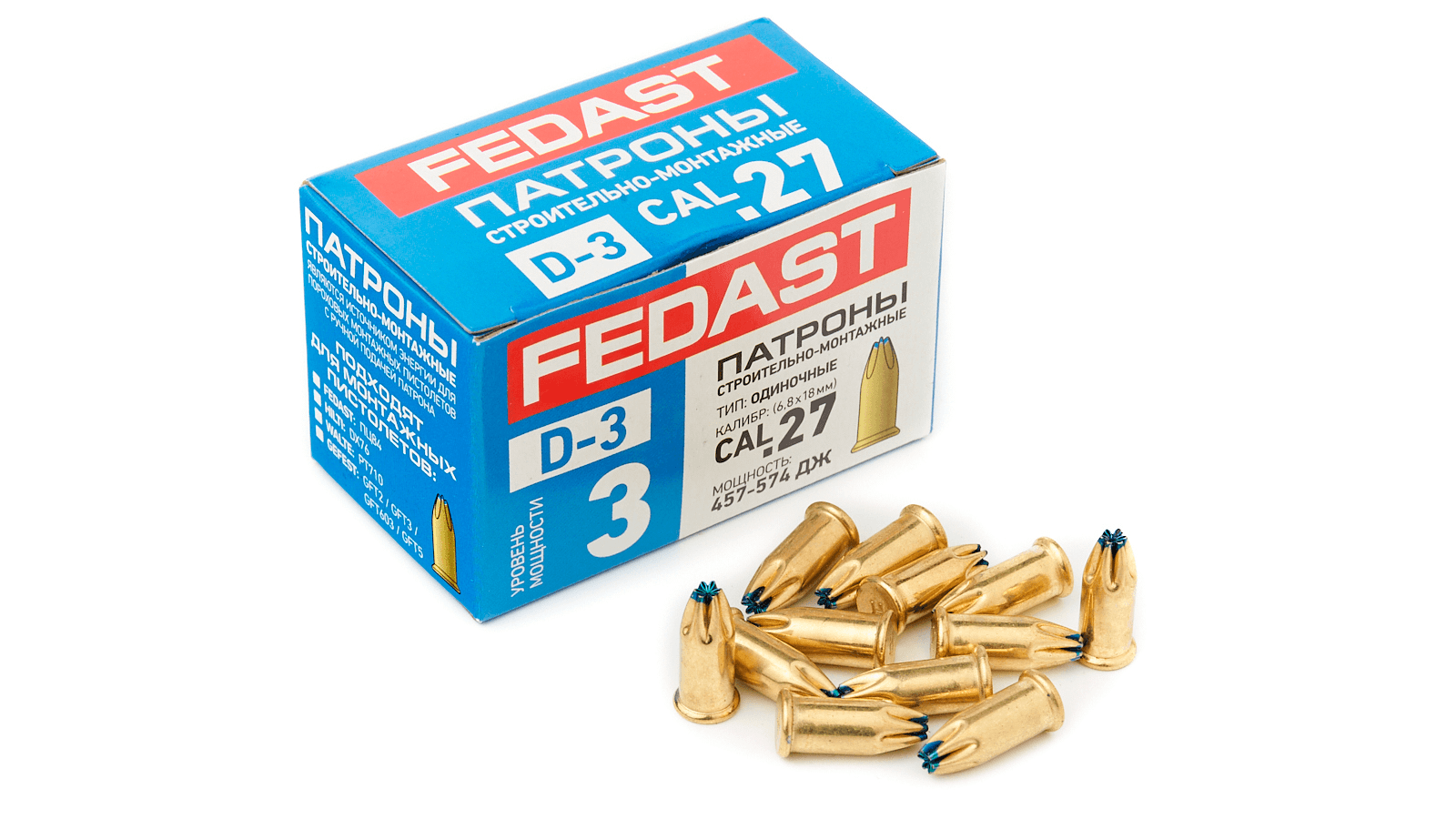

Для длинных патронов (6,8×18 мм) цветовая логика та же, но числовые диапазоны выше. Производители обычно маркируют их как Д1, Д2, Д3, Д4, Д5. Например, синий цвет у длинных (Д3) выдает около 960 Дж, а красный (Д4) — до 1090 Дж. Чёрный (Д5) может превышать 1300 Дж. Такие патроны предназначены исключительно для профессионального монтажа в железобетон и сталь.

Таблица соответствия цвета и мощности для коротких патронов К

В таблице приведены данные для калибра 6,8×11 мм. Информация не дублирует основной текст, а служит быстрой шпаргалкой.

Практические рекомендации по выбору и хранению монтажных патрон

Теперь, когда вы знаете, что означает цвет монтажного патрона, перейдём к нюансам, которые не указаны в сухих таблицах, но критически важны для работы.

С чего начать подбор патрона

Всегда начинайте с самого слабого подходящего по типу патрона. Если дюбель входит туго или не добивается — переходите на следующий цвет (например, с жёлтого на красный). Прыгать через цвет не рекомендуется: вы либо разобьёте основание, либо повредите инструмент. Если ваш пистолет имеет регулировку силы удара, сначала выкрутите её на минимум.

Срок годности и условия хранения

Монтажные патроны относятся к 4 классу опасности по ГОСТ 19733-74. Срок годности — не более 2 лет с даты выпуска. Просроченный порох отсыревает, что ведёт к осечкам или замедленному срабатыванию. Храните патроны в сухом проветриваемом помещении при температуре от –20 до +30 °C, вдали от нагревателей и прямых солнечных лучей. Категорически запрещается выбрасывать просроченные патроны в бытовой мусор — их следует сдавать производителю на утилизацию.

Цвет монтажного патрона — это не просто элемент дизайна, а точный индикатор мощности, регламентированный техническими условиями. Короткие патроны типа К (6,8×11 мм) имеют шесть цветовых уровней: от серого (105–154 Дж) до чёрного (458–534 Дж). Длинные патроны типа Д (6,8×18 мм) мощнее при том же цвете и предназначены для тяжёлых бетонных и металлических конструкций. Начинайте подбор со слабого заряда, постепенно увеличивая мощность, строго соблюдайте условия хранения и не используйте патроны после истечения двух лет. При затруднении с выбором берите универсальные жёлтые, красные или чёрные — они покрывают 90% типовых задач по бетону, кирпичу и металлу.
